HỘP PHỐI QUANG NGOÀI TRỜI 4FO

Giới thiệu

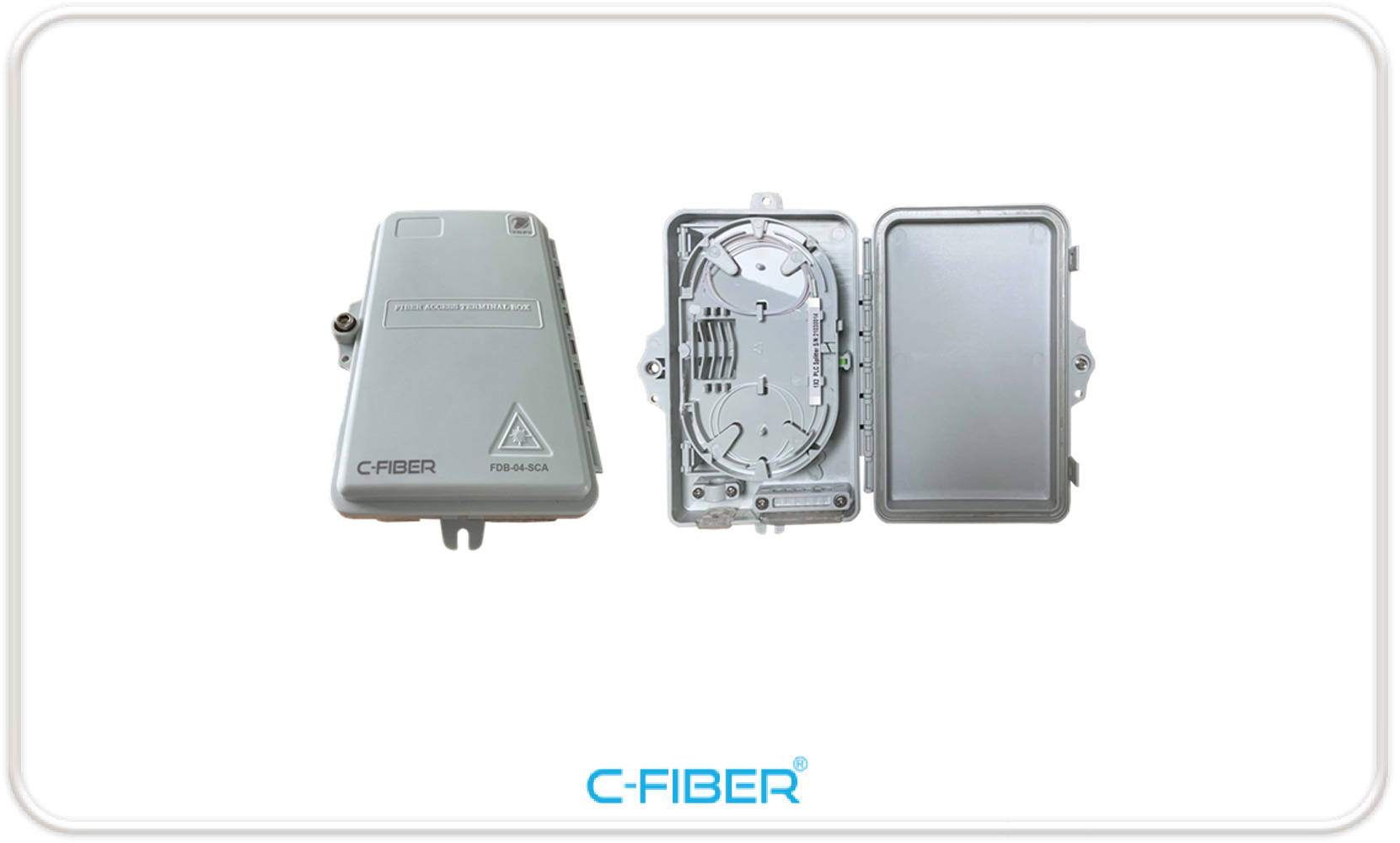

Hộp Phân Phối Quang (OTB/ODF) ngoài trời mã hàng FDB-04-SCA được sử dụng để bảo vệ, phân phối và quản lý hệ thống thông tin truyền thông bằng cáp quang. Hộp được thiết kế để bảo vệ cáp trong nhà hoặc ngoài trời và bao gồm một số bộ phận như bộ phận tích hợp hàn nối, bộ phần giữ bộ chia quang, khu vực cố định cáp, khu vực định tuyến cáp…

Ứng dụng:

• Quản lý bảo vệ hệ thống cáp quang
• Fiber to the home (FTTH)
• Hệ thống LAN/WAN
• Hệ thống CATV\

Thông Số Kỹ Thuật:

Vỏ hộp cáp quang, hộp phân phối quang và thành phần cơ khí bên trong

• Kích thước hộp thiết kế phù hợp với dung lượng, đảm bảo không gian đấu nối và phù hợp với điều kiện khai thác thực tế
• Có các kết cấu nẹp giữ dây gia cường, vòng dẫn, thít buộc sợi quang, có cổng cáp vào và ra riêng biệt
• Mức độ bảo vệ chống bụi và ngăn nước thâm nhập theo mức IP54 (Phép thử xịt nước theo mọi hướng trừ hướng từ dưới lên):
• Hộp có đầy đủ không gian chứa các thành phần đấu nối cơ bản gồm: thành phần bảo vệ mối hàn, nối quang (có rãnh cài được ống co nhiệt), adapter và adapter panel, ống co nhiệt, dây nối quang (pigtail), thành phần lưu trữ cáp quang vào và ra
• Tại bất kỳ điểm nào trong Hộp và tại các bộ phận đấu nối luôn đảm bảo bán kính cong tối thiểu cho sợi quang ≥ 30 mm
• Dung lượng hàn nối cáp quang tối thiểu

Hộp OTB/ODF cho phép hàn tối thiểu: 2 sợi tương ứng. Số lượng ống co nhiệt kèm theo 2 ống

Hộp có đủ không gian gắn được fast connector

Bộ phận định vị ống co nhiệt, bảo vệ mối hàn, nối quang

• Có không gian hàn riêng cho cáp vào và cáp ra
• Dung lượng hàn đảm bảo đáp ứng yêu cầu hàn nối cáp (dây) quang vào/ra theo dung lượng hộp cáp và cấu hình đấu nối
• Hộp thiết kế dạng 2 lớp . Có khay bên trong riêng biệt và có vị trí cho gắn được splitter loại Mini 1: 2 hoặc 1: 4 khi sử dụng cho mạng GPON
• Hộp có thể gắn được 5 hoặc 6 Adaper phù hợp cho như cầu sử dụng
• Bộ phận định vị ống co nhiệt: làm bằng nhựa tổng hợp, bền nhẹ, có độ ổn định cao về kích thước, chống lão hóa
• Cho phép lưu trữ sợi quang với chiều dài ≥ 1200mm. Các sợi quang phải đảm bảo bán kính uốn cong tối thiểu của sợi quang ≥ 30mm
• Bộ phận định vị ống co nhiệt (lược đỡ mối nối) giữ cố định các ống co nhiệt bảo vệ mối hàn đảm bảo có thể tháo rời ống co nhiệt dễ dàng
• Ống co nhiệt thích hợp cho cáp Loose Tube có khả năng bảo vệ mối hàn nóng chảy tốt, ống làm bằng vật liệu polyme, bên trong ống có đoạn gia cường bằng thép không gỉ
• Bộ phận định vị ống co nhiệt thuận tiện cho việc quan sát các sợi quang và lắp đặt chắc chắn đảm bảo an toàn trong việc thao tác, thi công
• Hộp có cơ chế đóng/mở, thao tác thi công mà không ảnh hưởng đến chất lượng truyền dẫn (mất liên lạc, gây suy hao…)
• Nhiệt độ hoạt động: từ -10 đến +650C
• Độ ẩm ≤95% RH
